Name: China Ceramic Quad Flat No-Plumbum (CQFN) Pengeluar, Pembekal dan Kilang - Perkhidmatan OEM - Tessvida
Brand: Tessvida
SKU: 308749641

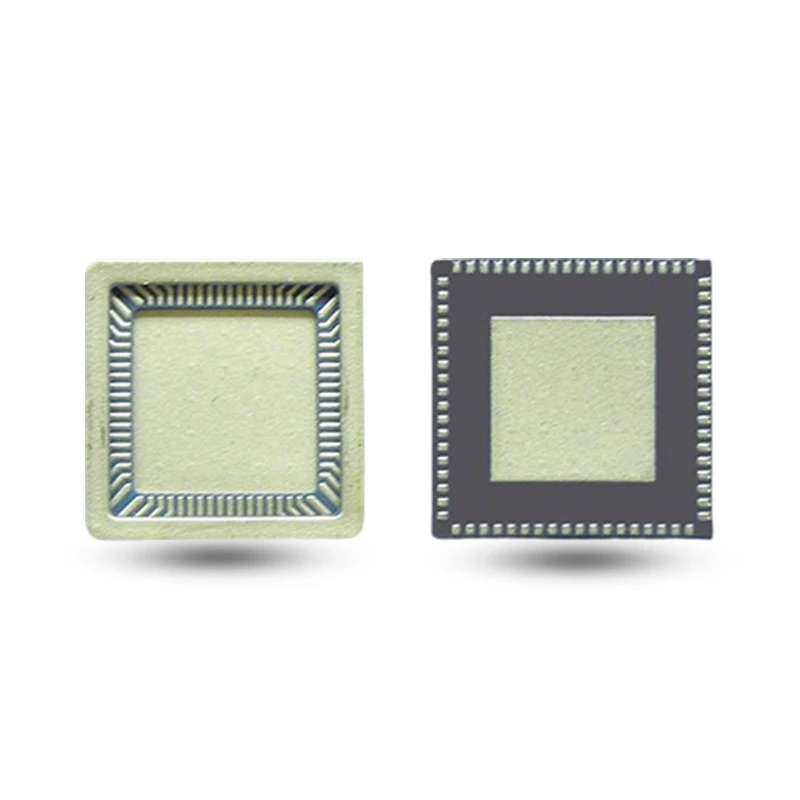

Seramik Quad Flat Tanpa-Plumbum (CQFN)

Reka bentuk tanpa plumbum padat dengan kearuhan ultra-rendah, sesuai untuk aplikasi RF dan-tinggi.

Pakej seramik empat-tanpa{1}}pin seramik (CQFN) ialah ciri pengecilan dalam pembungkusan semikonduktor. Ia menggantikan pin panjang konvensional dengan sambungan terus melalui pad bawah, membolehkan reka bentuk yang padat dan ringan sambil mengoptimumkan penghantaran isyarat.
Pakej tanpa pin seramik empat-sisi direka untuk peralatan ketepatan dengan ruang terhad, menyokong-penukar AD/DA berkelajuan tinggi, pensintesis frekuensi DDS dan komponen lain. Ia juga menemui aplikasi dalam modul kritikal seperti peranti gelombang akustik permukaan, RF dan sistem gelombang mikro. Selain itu, untuk peranti Hall effect, optocoupler miniatur dan unit diskret yang sangat bersepadu, CQFN berfungsi sebagai pembawa perlindungan yang boleh dipercayai.

Bahan yang tersedia: alumina, aluminium nitrida, seramik tersinter suhu rendah-suhu tinggi, seramik tersinter suhu tinggi, tungsten-mangan atau molibdenum-mangan tebal-pemetalan filem.
Aplikasi: Semikonduktor & Elektronik, Peranti Perubatan, Tenaga & Kuasa, Peralatan & Jentera

Hantar pertanyaan

Penerangan Produk

Pakej seramik empat-tanpa{1}}pin seramik (CQFN) direka bentuk untuk saiz padat dan prestasi tinggi. Reka bentuk tanpa-pin secara berkesan mengurangkan gangguan parasit, memastikan operasi yang stabil dalam-persekitaran isyarat frekuensi tinggi seperti aplikasi RF dan gelombang mikro, menjadikannya pilihan ideal untuk-pembungkusan litar berkelajuan tinggi. Dihasilkan daripada-bahan seramik berprestasi tinggi, pakej ini menampilkan pelesapan haba yang pantas,-rintangan suhu tinggi dan perlindungan kedap udara-yang unggul untuk menahan kelembapan dan kakisan luaran dengan berkesan, membolehkan{10}pengoperasian stabil jangka panjang komponen teras dalaman. Selain itu, produk ini menawarkan keserasian yang sangat baik dengan papan PCB, pemasangan mudah dan ketahanan yang luar biasa. Kami menyediakan penyelesaian menyeluruh daripada pemilihan bahan kepada reka bentuk struktur, menangani pelbagai cabaran pembungkusan elektronik secara profesional.

Ciri-ciri

Keupayaan kawalan galangan frekuensi tinggi-tinggi
Laluan rintangan haba yang rendah
Struktur bebas plumbum-menghapuskan resonans parasit
Kebolehpercayaan tinggi dengan pembungkusan-tertutup udara
Padanan CTE yang sangat baik
Menyokong-sambungan berketumpatan tinggi dan penyepaduan

Prestasi penebat yang tinggi
Kerintangan rendah
Rintangan kakisan yang sangat baik
Rintangan kelembapan yang tinggi
Pekali pengembangan haba yang rendah

Jadual Model Utama (mm)

Pembungkusan CQFN menawarkan pilihan bahan termasuk HTCC, LTCC, Alumina dan Aluminium Nitride, menampilkan pemetaan filem-tebal profesional untuk memastikan kekuatan dan kekonduksian pateri yang unggul.

Model Produk	Saiz Badan Seramik	Lead Pitch	Kawasan Pengedap	Kawasan Lampirkan Mati	Jumlah Ketebalan
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Kepakaran Seramik

Tessvida ialah pakar Penyelesaian Kit Total (TKS), yang berkhidmat dalam industri utama: semikonduktor & elektronik, peranti perubatan, FPD/LED, jentera, petrokimia, auto & Pengangkutan, tenaga & kuasa, dan makanan & pertanian. Dengan rantaian bekalan yang matang dan proses lanjutan (penekanan isostatik, tuangan gel, penekanan kering), kami menawarkan keupayaan hujung-ke-daripada penyediaan bahan, pengacuan, pensinteran kepada pemesinan ketepatan dan pemprosesan-pasca.

Disokong oleh kepakaran mendalam dalam-seramik ketulenan tinggi dan penyepaduan sumber yang kukuh, perkhidmatan tersuai fleksibel kami dengan tepat memenuhi keperluan pelanggan daripada pemilihan bahan kepada penghantaran produk siap.
